2-Phasen Hybrid-Schrittmotor Typ SH42 (NEMA 17)

Optionen
Schrittgrößen 0.72 und 3.75°
3- und 5-Phasen
Encoder
Sonderwelle
Zweites Wellenende
Verlängerungskabel
Stecker
Produktdatenblatt
PDF Download Icon
Weitere Wicklungsausführungen können auf Wunsch angeboten werden.
Produkt anfragen
Hybrid-M-SH42

Technische Daten

Modell
Nennstrom (A)
Widerstand (Ω)
Induktanz (mH)
Anzahl Litzen
Haltemoment (Ncm)
Länge L (mm)
Rotorträgheitsmoment (gcm²)
Gewicht (kg)
Schrittgröße (°)
SH42.20-04100.83.84.541020240.121.8
SH42.28-24080.681041228300.151.8
SH42.34-34011.32.43.542834340.221.8
SH42.40-44011.71.52.844040540.281.8
SH42.48-84011.71.83.245048680.351.8
SH42.60-94032.31.42.547060800.481.8
SH42.63-64032.31.52.248063850.501.8
Isolationswiderstand: min. 100 MΩ (bei 500 VDC) | Betriebstemp.: - 20 bis + 50 °C | Isolierklasse: B (130 °C) | Zulässige Temperaturerhöhung: bis 80 °C | Spannungsfestigkeit (1 min): 500 VAC

Motor

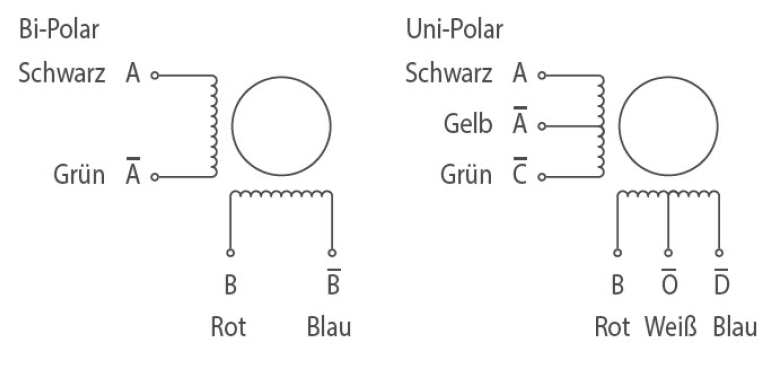

Anschlüsse

Sie haben Interesse an 2-Phasen Hybrid-Schrittmotor Typ SH42 (NEMA 17)

Wir individualisieren dieses Produkt für Sie. Wenden Sie sich direkt an uns, um Ihre Fragen zu klären.
Stephan Hale, Geschäftsführer von PowerTronic
Stephan Hale
Geschäftsführer
